产品能确保液体、气体和粉末介质的安全运输;从而保护装载/卸载系统免受惨重损失 并大大减少了代价昂贵的故障停机时间。
该拉断阀尤其应用在船、登岸船、固定接收站点、罐车和轨道车的装卸系统中。
KLAW Pull-off valve拉断阀(BAC)和紧急脱离装置(ERC)采用业界独有专利 Flip-Flap 翻板阀技术,与其他制造商所普遍采用的弹簧顶升阀(Poppet Design)相比,Flip-Flap 翻板阀流量更大,结构轻巧,最关键是,即使发生局部断裂,KLAW Pull-off valve 拉断阀也能实现100%关闭。
尤其值得一提的是,KLAW Pull-off valve 是世界上为数不多的几个能提供完整低温拉断产品的厂家之一。其低温拉断阀和紧急脱离装置设计操作温度可达-196℃,且通过了 PED 压力测试认证和 ATEX 防爆测试认证,可安全应用于 LNG,LPG,液氮,液氧,液氯,氢氟酸,氢氯酸,液态乙烯,液态丙烯,液态乙烷等领域。
多种可选择的尺寸 | ||||||||
---|---|---|---|---|---|---|---|---|
产品型号 PART NO. |
材质 MATERIAL |
尺寸 IMPERIAL/METRIC |
介质 | 典型应用 | 操作温度 | 连接 | 密封 SEAL |
设计压力 |
KLAW 船用拉断阀 |
316 不锈钢 |
2′′ (DN50)
21/2′′ (DN65) 3′′ (DN80) 4′′ (DN100) 5′′ (DN125) 6′′ (DN150) 8′′ (DN200) |
液化石油气 |
船-船输送 |
-49℃ to +70℃ |
ANSI法兰或螺纹 |
低温腈类密封 |
50m3/h(8331/min)
75m3/h(12501/min) 100m3/h(16671/min) 150m3/h(25001/min) 225m3/h(73501/min) 300m3/h(50001/min) 450m3/h(75001/min) |

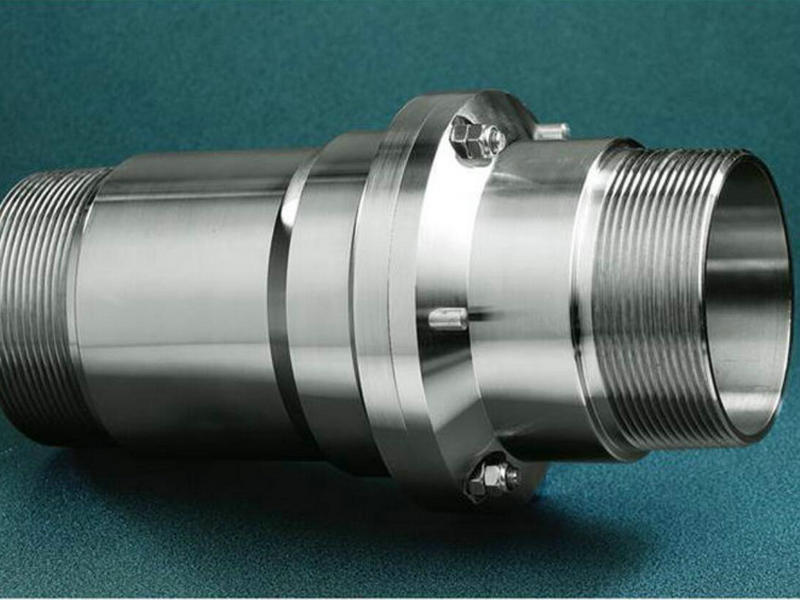

专为船用设计,确保输送系统安全高效运作
KLAW船用拉断阀能为软管输送系统提供既便于识别又安全可靠的分离点。
拉力超过预设值时,船用拉断阀自动激活。
KLAW船用拉断阀安装在软管串内,能承受一定的拉力和扭力矩,可防止装置过早激活 。
多种可选择的尺寸
末端连接NPT 内螺纹或外螺纹;BSP 锥形或平行螺纹
法兰(ANSI 150/PN16,ANSI 300/PN40),焊接 非标准结构也可根据要求提供
拉断负荷 拉断负荷额定值可根据特定应用提供压力等级标准压力范围最高可达 40 BAR
可根据要求设计更高的压力
材料 不锈钢;碳钢;铝 其他材料也可根据要求提供
